Éclairage d'appoint de la Cabine Intelligente de Culture de Légumes et Éclairage Solaire d'appoint

I. Présentation du produit

La gamme d'éclairage d'appoint Henvic pour cabines intelligentes de culture maraîchère comprend deux séries partageant les mêmes spécifications de barres lumineuses, le même spectre et la même logique de commande : elles peuvent donc être librement assorties à la configuration de la cabine et à l'alimentation électrique disponible :

Lampes horticoles LED série HVC-CL : spécialement conçues pour les cabines intelligentes de culture maraîchère Henvic. Puces LED à spectre complet (rouge profond 660nm, bleu 450nm, blanc 5000K) associées à un profilé dissipateur en aluminium de qualité aérospatiale intégré et à une protection IP65. Prend en charge la gradation intelligente par contrôleur/application et la programmation de la photopériode. Convient aux cabines alimentées par le réseau ou par une alimentation de secours.

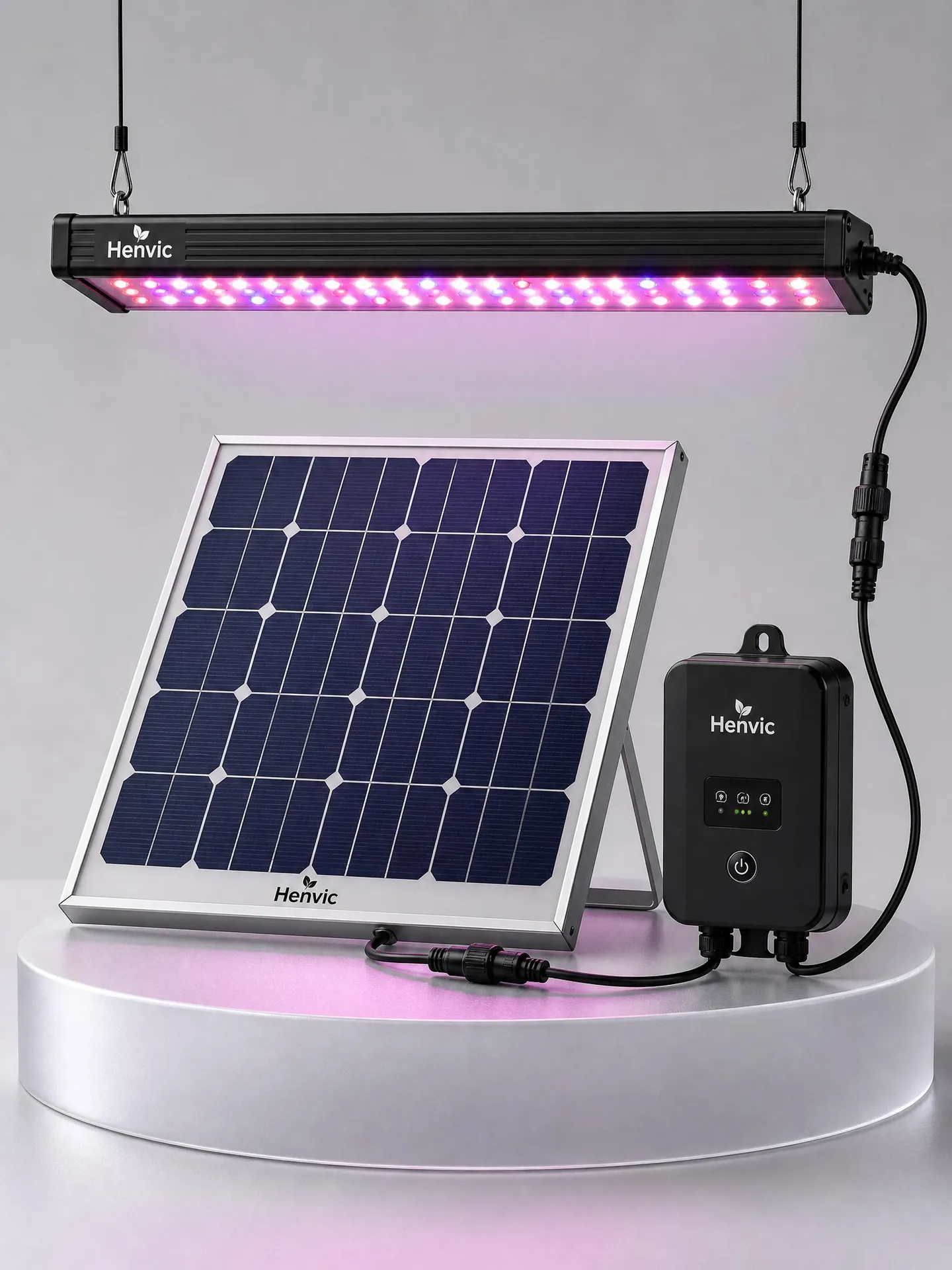

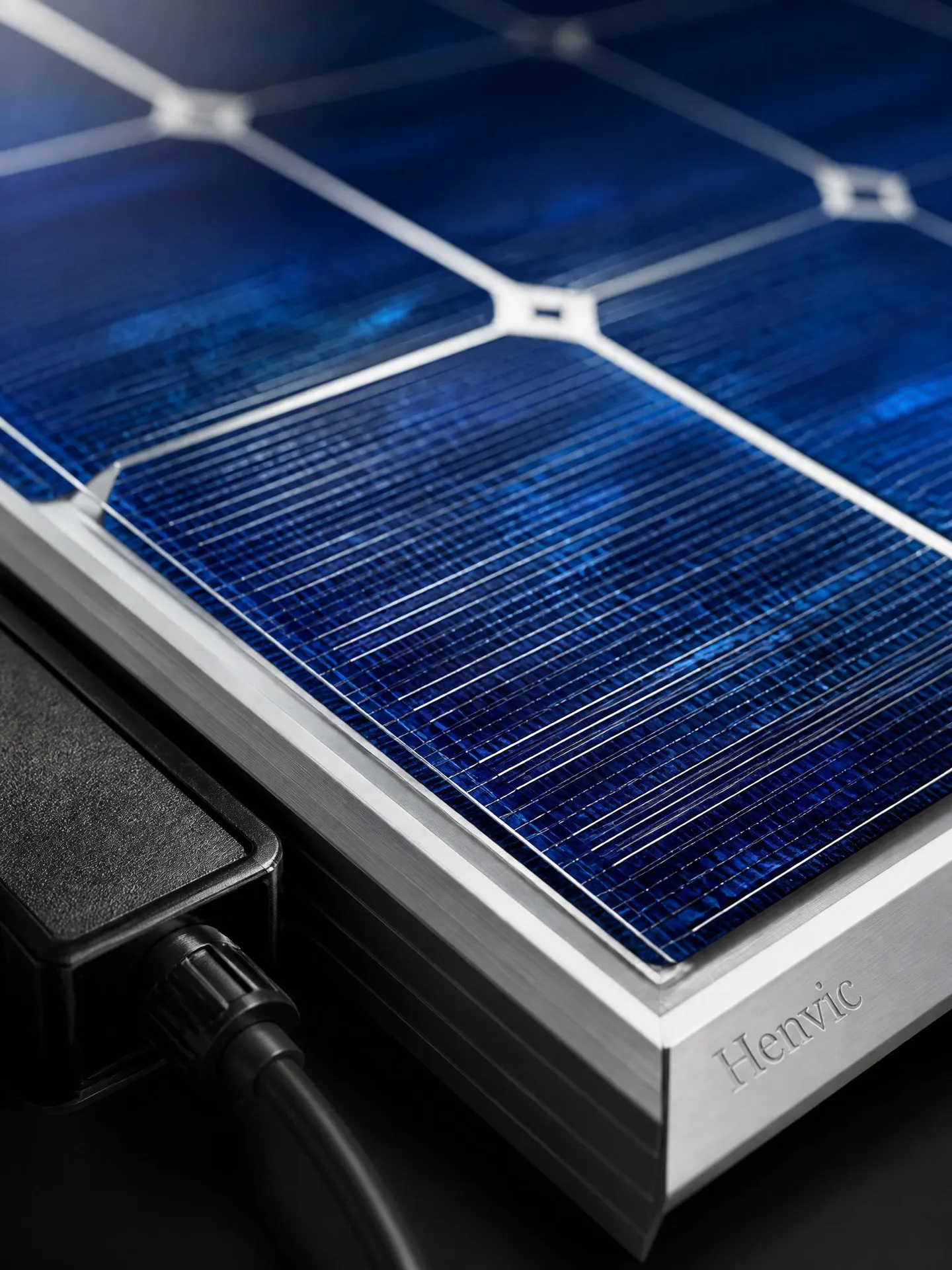

Lampes horticoles solaires série HVC-GC : composées de panneaux solaires monocristallins, d'un bloc-batterie LiFePO4, d'un contrôleur intelligent de charge/décharge MPPT et de barres lumineuses LED à spectre complet. Les panneaux sont montés sur le toit de la cabine, se rechargeant le jour et alimentant les lampes la nuit ainsi que par temps couvert ou pluvieux. Le système fonctionne entièrement en mode hors réseau avec 3 à 5 jours d'autonomie par temps nuageux et pluvieux, et peut également être raccordé à une alimentation de secours secteur AC 100-277V, ce qui le rend idéal pour les sites extérieurs ou les zones dont l'alimentation électrique est peu fiable.

Les deux séries sont dotées de connecteurs rapides étanches et d'étriers de montage rapide pour une véritable installation prête à brancher, et peuvent être reliées au système de contrôle environnemental de la cabine (température, humidité et CO₂) pour une gestion coordonnée lumière–température–humidité–CO₂.

II. Galerie de produits

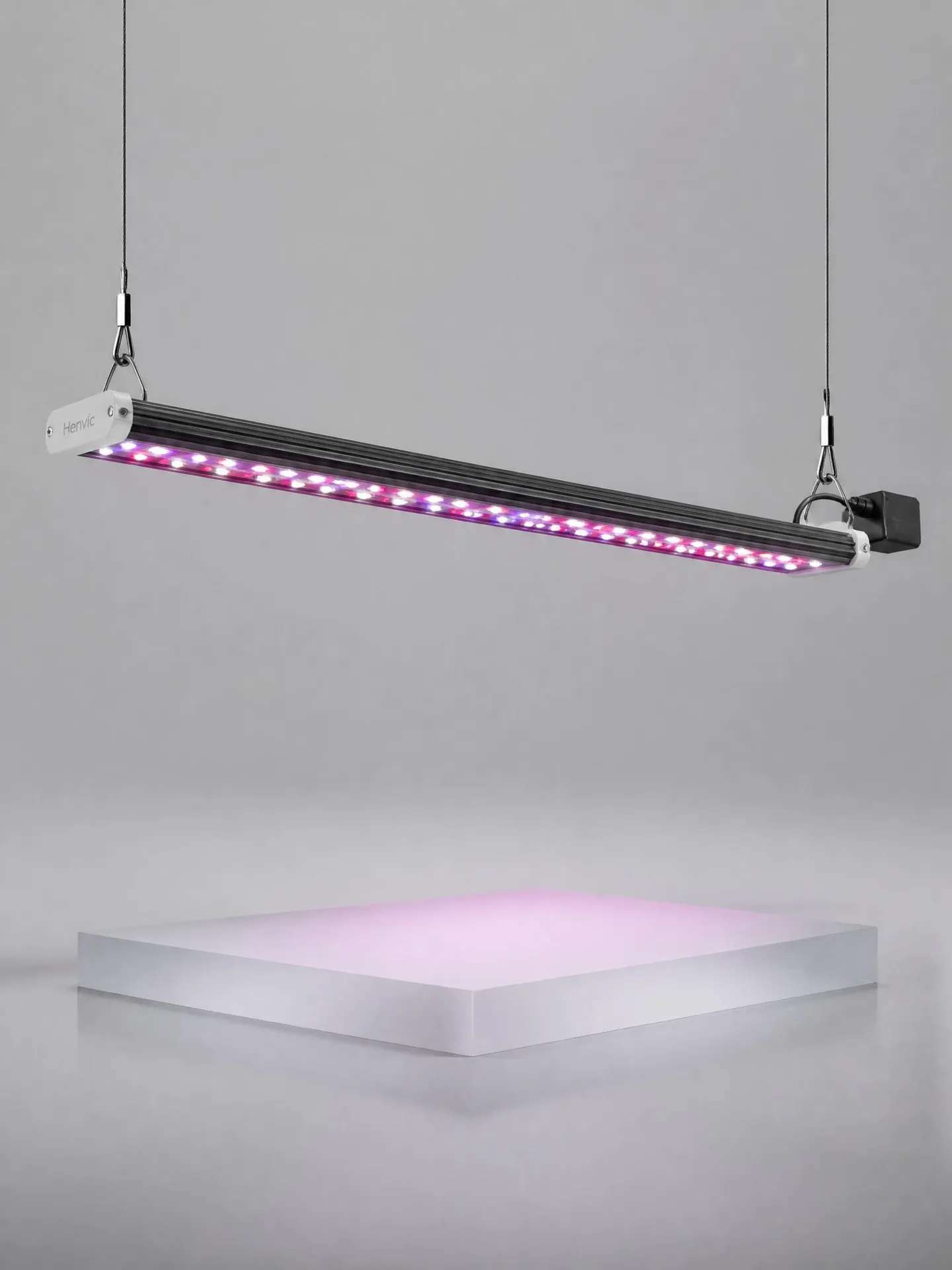

(I) Lampes horticoles LED série HVC-CL

III. Principales caractéristiques de la série HVC-CL

• Recette spectrale complète : rouge profond 660nm + bleu 450nm + blanc 5000K (R:B:W = 4:1:5), personnalisable selon les cultures ;
• Haute efficacité et économie d'énergie : PPE jusqu'à 2,2–2,6 μmol/J, réduisant efficacement la consommation énergétique d'exploitation ;

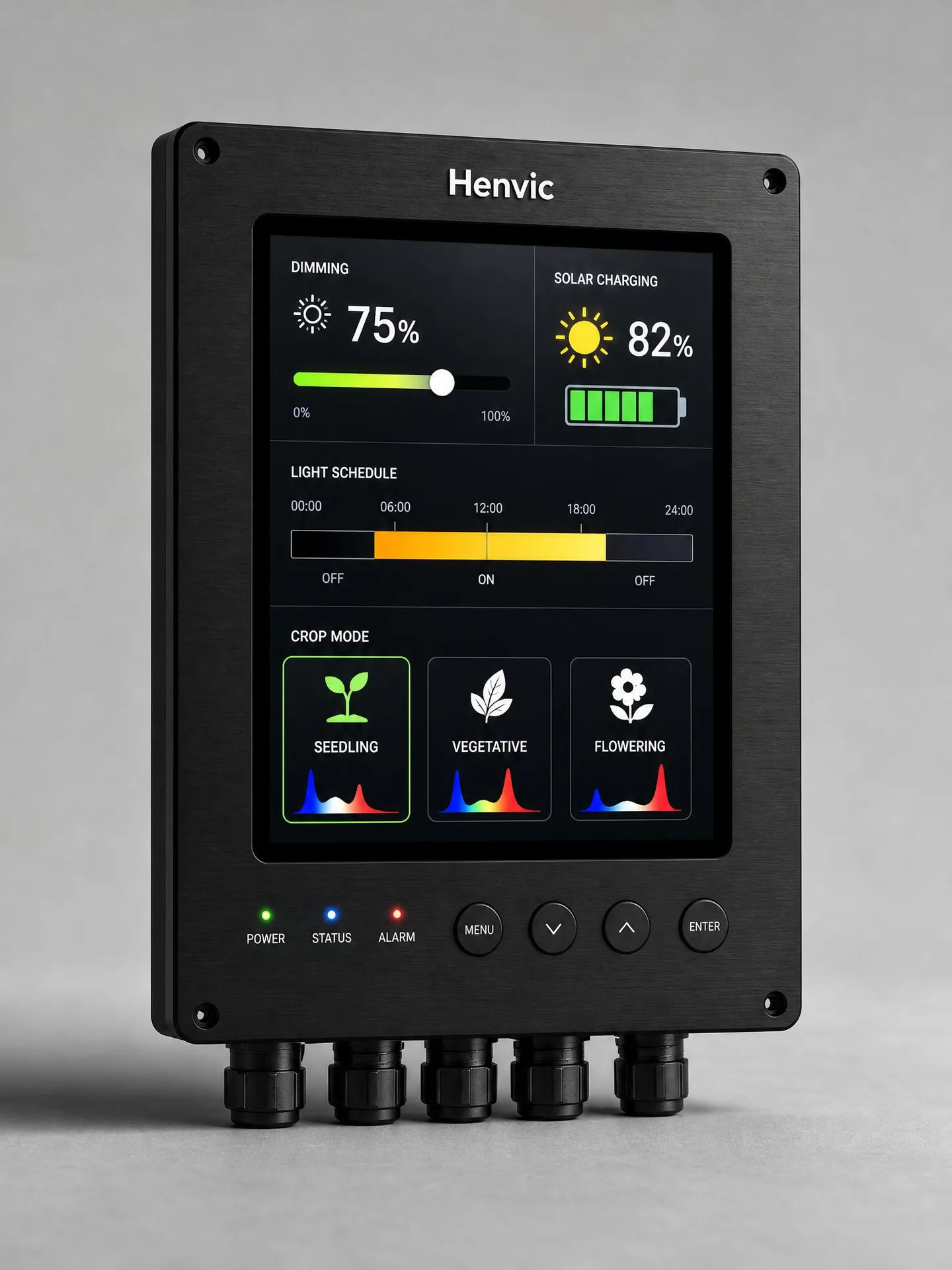

• Gradation intelligente : trois options de commande — contrôleur / application Bluetooth / 0-10V, avec basculement en une touche entre les modes semis, croissance végétative et floraison ;
• Éclairement uniforme : la conception à lentille optique secondaire offre une uniformité lumineuse ≥ 90 %, réduisant les zones d'ombre sur la canopée ;
• Dissipation thermique efficace : structure dissipatrice monobloc en profilé d'aluminium de qualité aérospatiale, avec une durée de vie ≥ 50 000 heures ;
• Protection IP65 : étanche à la poussière et résistante à l'eau, adaptée à l'environnement à forte humidité et aux pulvérisations à l'intérieur de la cabine ;
• Accessoires de montage rapide : connecteurs rapides étanches et étriers de montage rapide permettent à une seule personne d'effectuer l'installation et la maintenance ;
• Intégration système : peut être reliée au système de contrôle environnemental de la cabine pour une gestion coordonnée lumière–température–humidité–CO₂.

IV. Paramètres techniques de la série HVC-CL

Paramètre	HVC-CL-1200	HVC-CL-2400
Puissance nominale des LED	120 W	240 W
Tension d'entrée	AC 100-277V / 50-60Hz	Identique à la colonne de gauche
PPF (flux de photons photosynthétiques)	260 μmol/s	520 μmol/s
PPE (efficacité photonique photosynthétique)	2,2–2,6 μmol/J	Identique à la colonne de gauche
Configuration spectrale	Rouge profond 660nm + bleu 450nm + blanc 5000K (R:B:W = 4:1:5, personnalisable)	Identique à la colonne de gauche, personnalisable
Intensité lumineuse (à 1 m)	350–750 μmol/m²/s, réglable en continu	Identique à la colonne de gauche
Méthode de gradation	Contrôleur / application Bluetooth / 0-10V	Identique à la colonne de gauche
Température de couleur de la lumière blanche	3000K–5000K en option	Identique à la colonne de gauche
Indice de protection	IP65	IP65
Matériau du boîtier	Profilé d'aluminium de qualité aérospatiale + lentille optique PC	Identique à la colonne de gauche
Dimensions (par barre)	1200 × 65 × 45 mm	2400 × 65 × 45 mm
Poids net (par barre)	2,6 kg	5,0 kg
Température ambiante de fonctionnement	-20℃ – +45℃	Identique à la colonne de gauche
Durée de vie	≥ 50 000 heures	Identique à la colonne de gauche
Méthode de montage	Suspendu / étrier de montage rapide	Identique à la colonne de gauche
Certification	CE / RoHS / FCC	Identique à la colonne de gauche

V. Principales caractéristiques de la série HVC-GC

• Alimentation autonome hors réseau : panneau solaire monocristallin associé à une batterie LiFePO4, fonctionnant de manière indépendante sans raccordement au réseau électrique ;
• Garantie par temps nuageux et pluvieux : 3 à 5 jours de fonctionnement continu sur une charge complète, maintenant un éclairage d'appoint ininterrompu par mauvais temps ;
• Charge intelligente MPPT : la technologie de suivi du point de puissance maximale offre un rendement de charge élevé et prolonge efficacement la durée de vie de la batterie ;
• Recette spectrale complète : rouge profond 660nm + bleu 450nm + blanc 5000K (R:B:W = 4:1:5), personnalisable selon les cultures ;
• Gradation intelligente et photopériode : basculement en une touche entre les modes semis, croissance végétative et floraison sur le contrôleur / l'application Bluetooth, avec périodes d'éclairage programmables ;
• Entrée secteur de secours : prend en charge une alimentation de secours AC 100-277V, couvrant les modes de fonctionnement hors réseau et raccordé au réseau ;
• Conception d'accessoires à montage rapide : connecteurs rapides étanches et étriers de montage rapide pour une installation et une maintenance aisées ;
• Intégration système : peut être reliée au système de contrôle environnemental de la cabine pour une gestion coordonnée lumière–température–humidité–CO₂.

VI. Paramètres techniques de la série HVC-GC

Paramètre	HVC-GC-1200	HVC-GC-2400
Puissance du panneau solaire	200 W (monocristallin)	400 W (monocristallin)
Dimensions du panneau solaire	1480 × 670 × 35 mm	2 × 1480 × 670 × 35 mm
Type de batterie	LiFePO4 24V 20Ah	LiFePO4 24V 40Ah
Autonomie par temps nuageux / pluvieux	3 à 5 jours de fonctionnement continu sur une charge complète	3 à 5 jours de fonctionnement continu sur une charge complète
Temps de charge complète	4 à 6 heures (ensoleillement standard)	Identique à la colonne de gauche
Puissance nominale des LED	120 W	240 W
Entrée secteur de secours	AC 100-277V / 50-60Hz	Identique à la colonne de gauche
PPF (flux de photons photosynthétiques)	260 μmol/s	520 μmol/s
PPE (efficacité photonique photosynthétique)	2,2–2,6 μmol/J	Identique à la colonne de gauche
Configuration spectrale	Rouge profond 660nm + bleu 450nm + blanc 5000K (R:B:W = 4:1:5, personnalisable)	Identique à la colonne de gauche, personnalisable
Méthode de gradation	Contrôleur / application Bluetooth / 0-10V	Identique à la colonne de gauche
Indice de protection	IP65 (barre lumineuse) / IP54 (contrôleur)	Identique à la colonne de gauche
Température ambiante de fonctionnement	-20℃ – +45℃	Identique à la colonne de gauche
Durée de vie	≥ 50 000 heures	Identique à la colonne de gauche
Méthode de montage	Étrier de toit de cabine + suspension intérieure	Identique à la colonne de gauche
Certification	CE / RoHS / FCC	Identique à la colonne de gauche

Remarque : les paramètres ci-dessus se rapportent à la configuration standard. Une personnalisation OEM/ODM est disponible selon la culture réelle, les dimensions de la cabine et les conditions d'ensoleillement locales (longueur des barres, puissance, capacité de la batterie et rapport spectral sont tous ajustables).

VII. Cultures concernées

• Légumes-feuilles : laitue, épinard, bok choy, laitue à couper, céleri, chou frisé, etc. ;
• Légumes-fruits : tomate, concombre, poivron, aubergine et fraise (éclairage d'appoint pendant les stades de semis, de floraison et de nouaison, ainsi que de coloration des fruits) ;
• Plantes aromatiques : menthe, basilic, romarin, coriandre, etc. ;
• Champignons : champignon enoki, pleurote du panicaut et autres, pour l'induction en faible lumière et l'éclairage d'appoint au stade de la fructification ;
• Autres : pousses et micro-pousses, semis de plantes médicinales, etc.

VIII. Exigences et recommandations environnementales

• Orientation du panneau solaire (HVC-GC) : la face du panneau doit être orientée plein sud avec un angle d'inclinaison de 25°–35° (ajusté finement selon la latitude locale) afin de garantir 4 à 6 heures d'ensoleillement effectif par jour ;
• Température : 18–28℃ (les légumes-feuilles préfèrent 20–25℃ ; les légumes-fruits préfèrent 22–28℃ pendant la floraison et la nouaison) ;
• Humidité relative : 60 %–80 % RH ;
• Photopériode : légumes-feuilles 12–16 h/jour, 14–18 h/jour au stade des semis ; pour les légumes-fruits au stade de la coloration, la part du spectre rouge peut être augmentée et la photopériode prolongée ;
• Hauteur de montage recommandée : 300–500 mm entre le bord inférieur du luminaire et la canopée des cultures, la plage de 350–450 mm donnant les meilleurs résultats pour les légumes-feuilles ;
• Intensité lumineuse : légumes-feuilles 200–300 μmol/m²/s, légumes-fruits 300–500 μmol/m²/s ;
• Concentration en CO₂ : 800–1200 ppm améliore sensiblement l'efficacité d'utilisation de la lumière ;
• Le compartiment à batterie (HVC-GC) doit être placé dans un endroit ventilé et bien refroidi à l'intérieur de la cabine et utilisé dans une plage de température ambiante de -20℃–+45℃.

IX. Instructions d'installation et d'utilisation

(I) Lampes horticoles LED série HVC-CL

1. Déballage et inspection : vérifier les barres lumineuses, l'alimentation du driver, les étriers de montage rapide, les câbles et autres accessoires ;
2. Installation des étriers : fixer l'étrier de montage rapide sur la poutre située au-dessus du rayonnage de culture et faire glisser la barre lumineuse dans le rail, puis la verrouiller en place ;
3. Raccordement électrique : brancher l'alimentation du driver sur le secteur AC 100-277V et raccorder les barres lumineuses via les connecteurs rapides, en veillant à une mise à la terre fiable ;
4. Réglage de la recette lumineuse : sélectionner le mode de culture sur le contrôleur / l'application et régler la photopériode ;
5. Exploitation et maintenance : affiner la luminosité et la durée selon la croissance des cultures, et nettoyer régulièrement la poussière à la surface du luminaire.

(II) Lampes horticoles solaires série HVC-GC

1. Déballage et inspection : vérifier le panneau solaire, les barres lumineuses LED, le contrôleur, le bloc-batterie, les étriers de montage rapide, les câbles et autres accessoires ;
2. Installation du panneau solaire : fixer l'étrier de toit sur le dessus de la cabine de culture, le panneau étant orienté plein sud avec un angle d'inclinaison de 25°–35° ;
3. Raccordement de la batterie et du contrôleur : placer le bloc-batterie dans un endroit ventilé à l'intérieur de la cabine et le raccorder aux bornes de batterie du contrôleur en respectant la polarité ;
4. Installation des étriers de barres lumineuses : fixer l'étrier de montage rapide sur la poutre située au-dessus du rayonnage de culture et faire glisser la barre lumineuse dans le rail, puis la verrouiller en place ;
5. Raccordement de la charge : connecter les barres lumineuses aux bornes de sortie de charge du contrôleur via les connecteurs rapides étanches ;
6. Réglage de la recette lumineuse : sélectionner le mode de culture sur le contrôleur / l'application et régler la photopériode ;
7. Exploitation et maintenance : nettoyer régulièrement la poussière à la surface du panneau solaire et vérifier le câblage, les connecteurs rapides et l'état de la batterie.
